直流屏故障的分析以及維修處理
時間:2021-03-15 08:34:14 點擊次數:7111

直流屏在變電站是很關鍵的設備,平常要多留意調查,留意直流屏報警窗口的提示,長于分析和排查,爭取可以更方便地查找毛病點,快速地處理毛病,保證電力體系的安全。

1直流屏故障現象

(1) 中央信號屏:預告報警鈴響。

(2) 集控臺:“直流系統異?!惫庾峙票尘傲翞殚冱S色燈。

(3) 整流器屏:輕故障報警燈亮、重故障報警燈亮;蜂鳴器報警見圖6,查看當前運行狀態為停電、整流器輸出為零;查看報警故障為負荷低電壓異常、浮充低電壓異常。

(4)電池屏:報警燈亮,電池電壓低于203v,電池電壓持續下降中。



2直流屏的故障分析和處理

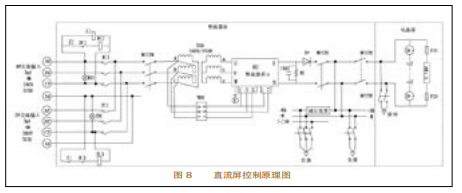

根據上述現象,由于整流器輸出為零,蓄電池的浮充充電和均衡充電都無法進行,且負荷輸出是由蓄電池供給的,蓄電池只有輸出沒有輸入,如圖4所示。當浮充電壓低于2336V,而未及時進行浮充充電時,此時表現為,浮充低電壓反常,圖6中報警顯示為輕毛病﹔直流電源體系負荷輸出電壓設定值為209v,當直流輸出低于209V時,表現為負荷低電壓反常,圖6中報警顯示為重毛病。咱們對照直流屏操控原理圖(如圖8所示),先查看是否有溝通輸入,圖8中的IXD溝通輸人指示燈被點亮,表明溝通輸入正常。然后打開整流器柜后門,發現變壓器TRR及整流器單元的作業嗡嗡聲都消失,闡明變壓器前端整流器溝通輸入開關MCCBR處無電壓輸人,用萬用表丈量,承認此處無電壓。歸納以上兩點,可以確定毛病部分就出在兩路電源主動切換部分。首先用萬用表量得溝通輸入電源三相電壓正常。然后丈量l#觸摸器ICJ上端,電壓指示正常,而測其下端時,電壓顯示為零。這闡明觸摸器的主回路觸點ICJ未接通,即觸摸器線圈未帶電,1#電源操控回路ZJ-2CJ-ICJ未接通。在ZJ-2CJ-ICJ回路中,2電源無電,2#回路中的2*觸摸器2CJ一直是不帶電的,即闡明2CJ常閉觸點一直是閉合的,那么問題就出在中心繼電器Z常開接點或l#觸摸器lCJ線圈上了。先丈量中心繼電器Z線圈,線圈帶電作業正常,量得2CJ線圈上無電壓指示,最終將毛病器材確定在中心繼電器ZJ的常開接點上。由于中心繼電器Z線圈帶電,ZJ的常開接點應吸合,仔細調查,成果卻發現中心繼電器常開觸點Z變形錯位,盡管線圈吸合了,觸點也動作了,可是觸點底子沒有觸摸上,而導致1#操控回路ZJ-2CJ-1CJ未接通。毛病點找到后,斷開1#溝通輸入電源,把變形的中心繼電器觸點矯正后,合上l溝通輸入電源,溝通觸摸器ICJ動作,整流器作業。整流器對蓄電池進行均衡充電(均衡充電字體被點亮),負荷低電壓反常毛病主動免除,直流電源體系康復正常作業。當蓄電池電壓到達2336V以上時,均衡充電停止,進行浮充充電(浮充充電字體被點亮。

從此毛病中咱們可以看出,即便我臺存在2#溝通輸入電源,此毛病產生時,2#溝通輸入電源依然不能主動切換,原因如下:由于中心繼電器ZJ一直是帶電的,2#溝通輸入電源回路ZJ-1CJ-2CJ一直不通,使得2#溝通輸入電源觸摸器2C]主觸點不能接通,所以2#電源是無法切換的。
