1、直流屏概述

直流屏的組成充電裝置：充電裝置主要負責完成交流與直流之間的互相切換，同時包括對系統基礎功能的實施，充電裝置一般配備有過電流，過電壓，欠電壓，過熱、短路等保護功能。蓄電池組：蓄電池組是變電站的動力來源，負責為電力系統的運行提供安全可靠地電能，蓄電池是一種可以多次重復使用的化學能源，通過將電池中儲備的化學能轉化為電能供給負荷，這是蓄電池的放電現象，以電能的形式釋放完畢之后，蓄電池連接充電器接受直流電能，將接受的電能轉化為化學能，這一過程稱之為蓄電池的充電。饋線支路：饋線支路起到分配電流電源給各個支路，饋線開關為各支路提供保護作用。監控系統：監控系統是直流屏中最為重要的一部分，負責對直流屏內諸多不同單元以及蓄電池組的監測和控制工作，監控裝置可以記錄直流屏實時運行的參數，方便工作人員根據參數的變化對系統的運行情況作出判斷與處理，監控系統屬于全自動管理模塊，可以對直流電源系統實行完全智能化的管理和控制，監控模塊還可以對下級設備上報的各種信息進行實時顯示，包括系統的采集數據、設置參數等，監控模塊還有設置功能，實現監控模塊或者上下級設備運行參數的設置。

直流屏的作用?????

?I、直流屏是給信號及遠動裝置、微機保護及自動裝置、事故照明、斷路器分合閘操作提供直流電源的可靠電源設備。直流屏是一個獨立的電源，在外部交流電中斷的情況下，由蓄電池組繼續提供直流電源，保障系統設備的正常運行，如果直流屏出現故障問題，變電站（配電室）將失去系統繼續正常運行的機會，失去直流電源供電的10KV斷路器將無法自動跳閘，電源系統的瞬間短路，給配電室設備帶來巨大隱患。?????

?II、直流屏的用電負荷極為重要，對供電的可靠性要求很高，直流屏的可靠性是保證配電室安全運行的決定性條件之一。??????

III、在系統發生故障，站用電中斷的情況下，如果直流電源系統不能可靠地為工作設備提供直流工作電源，將會產生不可估計的損失。?

1.項目概況、作業現場及周邊情況；已造成生產安全隱患，需及時進行維修。

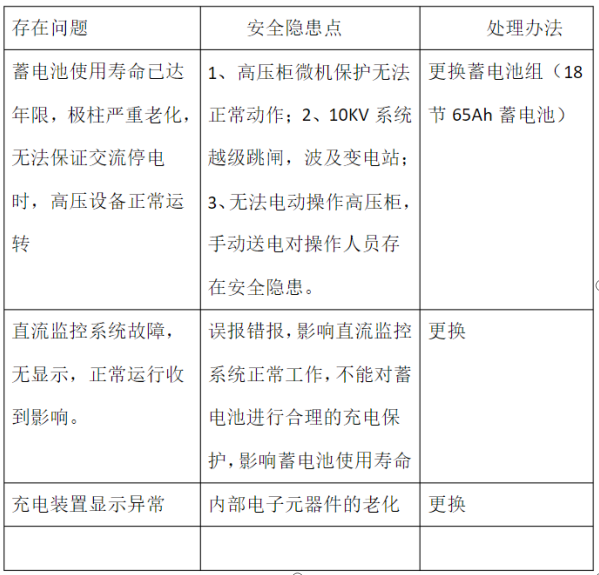

2.現配電室直流屏存在問題

針對上述存在問題，應及時對直流屏進行維護與改造，保證10KV設備的正常運行，防止誤動作或越級跳閘，使問題擴大。
