直流屏作為一個常見設備，許多員工對其不是很了解，因此就幾個直流屏常見的問題在此共享下。

一．直流屏的常見類型以及效果。

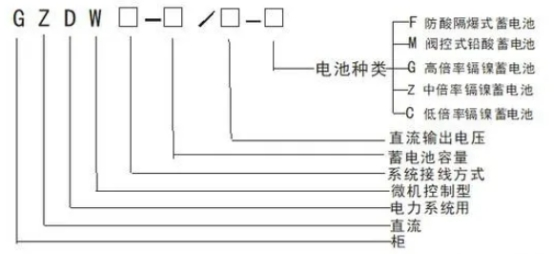

常見類型：廠家許多，類型許多，了解下，具體以常見供給說明書為準。

常見類型

效果：

直流屏是智能化直流電源產品（具有遙測、遙信、遙控）可實現無人值守，能滿足正常運行和保障在事故狀態下對繼電保護、自動裝置、高壓斷路器的分合閘、事故照明及計算機不間斷電源等供應直流電源或在溝通失電時，經過逆變裝置供給溝通電源。

（一般而言，放置于高壓配電房，供給操作電源，特別是給綜保供電，由于在高壓進線柜沒有合閘之前母線上是沒電了，二次線路上就更沒電了，當然也有在進線柜進線端裝備PT的做法，可是溝通電源沒有直流電源安穩牢靠。）

二．直流屏的容量。

AH (安時)是電量的單位。

電量Q=I*t。I便是電流，t便是時刻。

毫安便是電流的單位，時便是小時，1安=1000毫安。

電量界說為電池的放電電流（安或毫安）與放電時刻（小時）的乘積，如10安時表示可以1安電流繼續供電10小時，或以10安電流繼續供電1小時，等等。

總之,如果這個數字越大,里邊貯存的電量就越多，能夠用的時刻就越長,充電的時刻也會越長。

三．KM和HM的區別。

許多人看高壓圖紙，比如看中置柜的圖紙的時分，就會有疑問，問為啥這個操作電源還要分兩種乃至好幾種，還有LN等等？

這兒是由于負載的不同所以選擇了不同的供電方法。

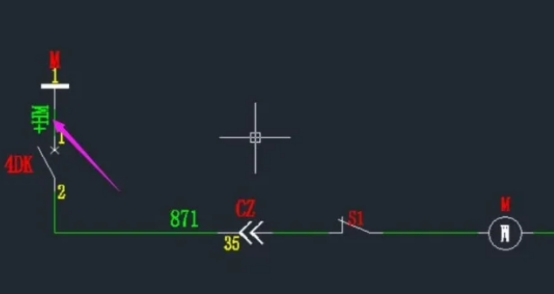

KM

HM

KM和HM都是直流屏供給的直流電源，HM一般獨自供給應儲能電機。

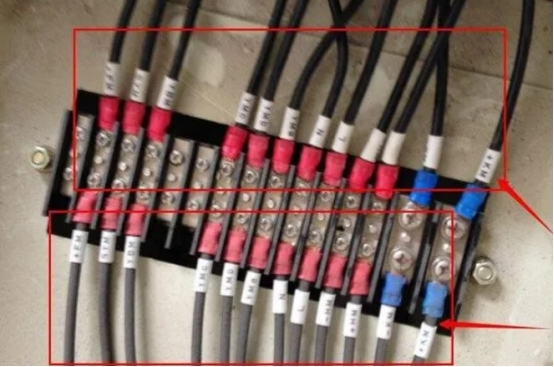

關于小母線，也是我們比較獵奇或者難以理解的地方，這兒給我們總結下，

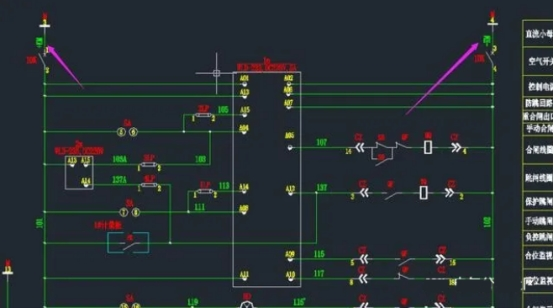

高壓柜頂小母線的根數和設計有很大聯系，常用的有電壓互感器、控母、合母、溝通電源、信號小母線等等，

小母線

小母線分為直流小母線和溝通小母線。

直流小母線電源取自直流屏，開關柜的合分閘操控和微機綜保等重要電源均取自直流小母線，用直流的目的便是為了保護供電的牢靠性，突發斷電依然能作業。

溝通小母線主要為柜內照明和加熱除濕供電，這部分電要求不高，所以用溝通。

四．浮沖和均沖的區別。

1．浮充作業原理：當電池處于充溢狀態時，充電器不會中止充電，仍會供給恒定的浮充電壓與很小浮充電流供應電池，由于，一旦充電器中止充電，電池會天然地釋放電能，所以使用浮充的方法，平衡這種天然放電，小型UPS通常選用浮充形式。

2．均充作業原理：以定電流和定時刻的方法對電池充電，充電較快。在專業維護人員對電池保養時經常用的充電形式，這種形式還有利于激活電池的化學特性。

五．直流屏的作業原理。

（1）正常情況下，由充電單元對蓄電池進行充電，且同時向經常性負載（綜保、智能操控等操控設備）供給直流電源。

（2）當操控負荷或者動力負荷需求較大的沖擊電流（如斷路器的分、合閘），由充電單元和蓄電池共同供給直流電源。

（3）當變電所等溝通電源中斷時，由蓄電池組獨自供給直流電源。

許多人會糾結作業原理，其實也可以學習研討，可是作為大多數的一個使用者來說，知道直流屏效果以及怎么使用等根本就行。
