直流屏概述

直流屏中的充電設備：充電設備首要擔任完成交流與直流之間的相互切換，一起包含對系統根底功用的施行，充電設備一般裝備有過電流，過電壓，欠電壓，過熱、短路等維護功用。蓄電池組：蓄電池組是變電站的動力來源，擔任為電力系統的運轉供給安全牢靠地電能，蓄電池是一種能夠多次重復使用的化學能源，通過將電池中儲備的化學能轉化為電能供給負荷，這是蓄電池的放電現象，以電能的形式開釋結束之后，蓄電池連接充電器承受直流電能，將承受的電能轉化為化學能，這一過程稱之為蓄電池的充電。饋線支路：饋線支路起到分配電流電源給各個支路，饋線開關為各支路供給維護效果。監控系統：監控系統是直流屏中最為重要的一部分，擔任對直流屏內諸多不同單元以及蓄電池組的監測和操控作業，監控設備能夠記載直流屏實時運轉的參數，便利作業人員依據參數的改變對系統的運轉情況作出判別與處理，監控系統屬于全自動管理模塊，能夠?qū)χ绷麟娫?/span>系統實行徹底智能化的管理和操控，監控模塊還能夠?qū)ο录?jí)設備上報的各種信息進行實時顯現，包含系統的采集數據、設置參數等，監控模塊還有設置功用，實現監控模塊或者上下級設備運轉參數的設置。

直流屏的效果

I、直流屏是給信號及遠動設備、微機維護及自動設備、事故照明、斷路器分合閘操作供給直流電源的牢靠電源設備。直流屏是一個獨立的電源，在外部交流電中止的情況下，由蓄電池組繼續供給直流電源，保障系統設備的正常運轉，如果直流屏呈現故障問題，變電站（配電室）將失掉系統繼續正常運轉的時機，失掉直流電源供電的10KV斷路器將無法自動跳閘，電源系統的瞬間短路，給配電室設備帶來巨大隱患。

II、直流屏的用電負荷極為重要，對供電的牢靠性要求很高，直流屏的牢靠性是確保配電室安全運轉的決定性條件之一。

III、在系統產生故障，站用電中止的情況下，如果直流電源系統不能牢靠地為作業設備供給直流作業電源，將會產生不可估量的丟失。

1.項目概況、作業現場及周邊情況；已形成出產安全隱患，需及時進行維修。

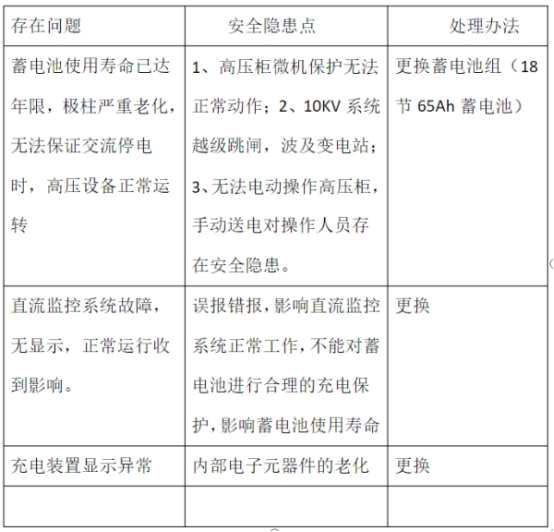

2.現配電室直流屏存在問題

針對上述存在問題，應及時對直流屏進行維護與改造，確保10KV設備的正常運轉，防止誤動作或越級跳閘，使問題擴大。
