一、概述

微機控制高頻開關直流屏成套裝置適用于發電廠，各類變電站和其它使用直流設備的用戶(如石化、礦山、鐵路等)，為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源，并在外部交流電中斷的情況下，保證由后備電源一蓄電池繼續提供直流電源的重要設備。尤其適用于無人值守變電站，是50萬伏以下變電站理想的直流屏電源系統。

觸摸屏式程控直流屏是采用了當今直流屏領域最先進的高頻開關電源與觸摸屏相組合的充放電方法，結合本公司多年研制的一套系統軟件而構成的新一代無人職守直流電源產品。它的各部分元件都選用了目前國內外最合適、高可靠的器件。同傳統直流屏相比，它的顯示操作單元配置了觸摸屏，采用人機對話方式可直觀操作;采用對直流屏各組成單元實時掃描實現全面監測和閉環控制;它功率輸出單元配置了高頻開關電源和采用冗余配置，可將交流電源可靠地轉變成高品質的直流電源;它的電池選用了高性能免維護的電池。

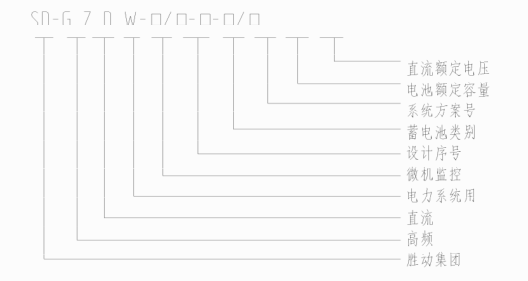

二、型號說明

三、特點:

●一體化設計，標準化產品，模塊化結構，數字化控制，圖象化顯示。

●交流輸入自動切換，設置防雷保護，交流異常自動報警。

●數字化高頻開關電源模塊，熱插拔結構，n+1/n+2冗余配置，具有手/自動控制2種方

式。

●觸摸屏中央監控，對系統充、放電全過程自動跟蹤，在線檢測單體電池電壓，各饋

線絕緣狀況，數字控制高頻模塊，完全按電池特性曲線進行充電，具有溫度自動補償

功能。

●大屏幕自動顯示各單元實時狀態及數據，屏幕輕觸操作修改運行參數及均浮充狀態

切換。

●中央監控裝置故障時，高頻模塊立即處于默認參數運行狀態，防止系統崩潰。

●20- 1200Ah系列齊全， 能滿足用戶各種特殊要求。

●利用斷路器及空氣開關短延時性，解決保護電器協調性。

●采用C型材加強型框架組成全新外形結構，防護等級滿足IP30規定要求。

●有RS232/RS485物理通訊口，通訊協議有標準定義、出廠定義、用戶可改定義三種可

選，人機對話友好根據設置參數自動告警， 大容量告警信息記錄，具有時鐘打印功

能。

三、使用條件

3.1海拔高度: 2000米以下;

3.2濕度:日平均<95%;月平均< 95%;

3.3溫度: -20C -+50C;

3.4本直流屏系統供室內場所使用，且通風良好，運行地點無導電或爆炸塵埃，腐蝕金屬和

破壞絕緣等級的氣體和蒸汽; .

3.5安裝地點無劇烈的震動和沖擊，垂直傾斜度偏離基準位置--方向都不過5°。

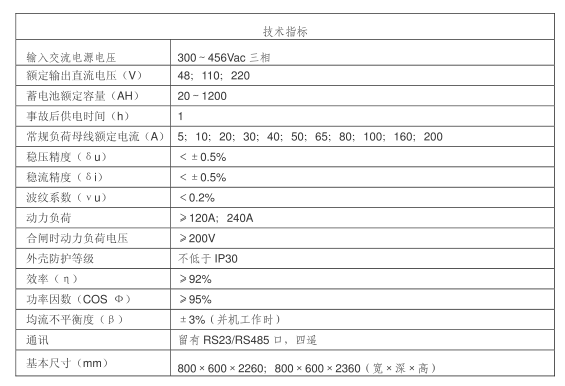

四、

技術規范
