某變電站共2臺直流屏,采用的是1+1冗余系統,輸出并聯帶所有負載。2018年12月,1#直流屏發生正極接地故障。經分析判斷、排查處理,1#直流屏的一個單相橋式整流器2#管腳接地。將金屬底座的單相橋式整流器更換為絕緣底座型的,可杜絕此處管腳接地,有效避免該處直流接地故障。
1直流屏1+1冗余系統工作原理
(1)給直流屏輸入一個三相交流電,通過整流變成直流電,做為電源輸出給直流負載。

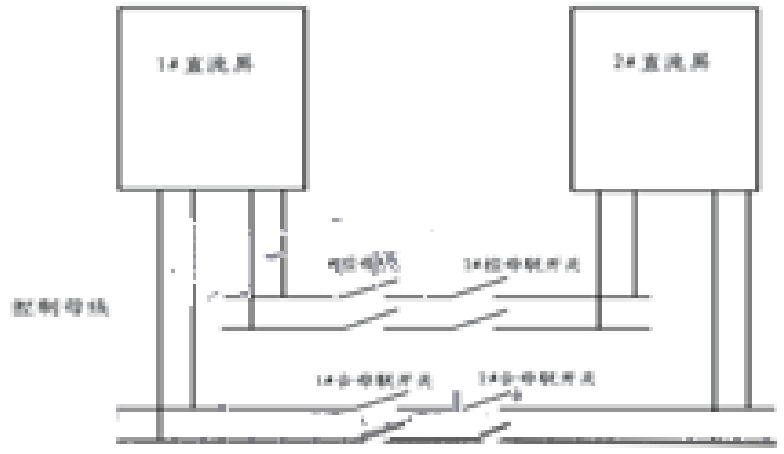

(2)直流屏1+1冗余系統,是將兩臺直流屏輸出通過母聯開關連接起來共同帶負載。當一臺直流屏需要檢修時,可以由另一臺帶所有負載,圖示如下:
2直流接地故障
(1)直流正極接地,直流屏觸摸屏報正對地絕緣不良、合母電壓異常。測正對地0VDC,負對地220VDC,此時正對地就是正極對負極電壓;反之,如果直流負極接地,則正對地220VDC,負對地0VDC。
(2)直流正接地故障原因。1)第一種原因是電源輸出端之內的正極出現了對地絕緣為零,導致正極直接接地,正對地電壓為0V。2)第二種原因是直流屏的負載,包括高壓柜內的直流母線、低壓柜內的直流母線、其他雜項柜內需要直流電源的部分。如任意一臺高壓柜內的直流正極發生接地,就會發生直流屏正極接地報警。
(3)單相橋式整流器。由多只整流二極管做橋式連接,外用絕緣塑料封裝而成,大功率的橋式整流器在絕緣外層添加金屬殼包封,增強散熱。是交流電轉換成直流電的的第一個步驟。此回路單相橋式整流器為雙回路冗余運行。
(4)直流接地的危害。當直流中一極接地時,如果再發生另一極接地,將造成直流正負極短路,開關跳閘,負載失去保護,帶有直流失壓脫扣的高壓電機立即跳閘,裝置停工。
(5)確定直流正極接地故障點的方法:
1)斷開直流輸出母聯開關,將直流屏(1+1冗余)系統分為兩個單獨個體,確定故障直流屏。
2)斷開單臺直流屏輸出開關,確定故障點是在輸出開關之內還是之外。
3)如故障在外部負載,則逐個斷開負載直流電源開關,以此排查接地點;如果故障點在直流屏內部,則按內部接線逐個排查。
