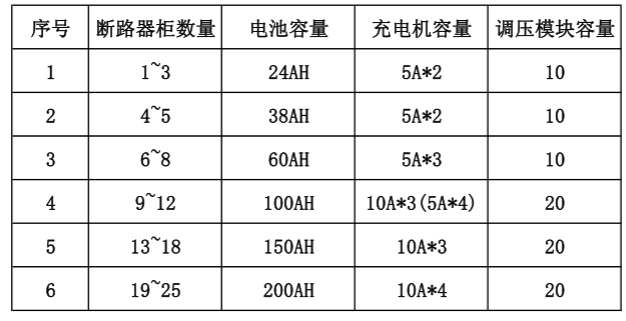

直流屏大小選擇

直流屏的配電回路設備

1. 配電回路的隔離開關、熔斷器盒斷路器等設備選擇應滿足下列要求:

a)額定電壓應大于或等于回路的工作

b）額定電流應大于回路的最大持續工作電流

◇直流屏充電裝置交流輸入回路應按充電裝置單相最大輸入功率除以額定輸入電壓計算所得電流的1.5倍選擇。

◇充電裝置出口回路應按充電裝置額定電流的1.2~1.25倍（可靠系數）選擇?！笮铍姵亟M出口回路應按蓄電池1h放電率電流選擇，應按事故放電初期(1min)放電電流校

驗保護動作的安全性。

◇直流屏蓄電池實驗放電回路應按蓄電池10h放電率的1.2~1.6倍（可靠系數）選擇。

◇母線分段開關和聯絡回路，可按全部負荷的60%考慮。

◇控制、保護、信號回路可按直流負荷統計計算電流的0.8倍（配合系數）選擇。

◇斷路器電磁操作機構的合閘回路可按0.3倍（配合系數）額定合閘電流選擇，但保護元件的動作時間應大于斷路器固有合閘時間（一般取0.5s)?！笾绷麟妱?dòng)機回路應按電動機額定電流的1.2~1.25倍（可靠系數）選擇。c)斷路器容量和動穩定性應滿足直流直流系統短路電流的要求。

d)直流屏各級保護電器的動作電流和動作保護時間應滿足選擇性要求。
