直流屏的微機操作教程
時間:2021-01-14 09:24:09 點擊次數:3538

直流屏的微機控制自動轉換程序如下:

蓄電池的充電程序恒流→恒壓→浮充:進行恒流充電,蓄電池組端電壓達到某一整定值時,微機將控制充電裝置自動轉換為恒壓充電,當充電電流逐漸減少到某一整定值時,微機將控制充電裝置自動轉換為浮充電運行。

直流屏均充條件(均充電壓值255V/127V:當電池充電電流大于0.02CA自動進入均充;當電池充電電流都小于0.02CA時均充3小時后自動轉換到浮充狀態或均充7個小時自動轉換到浮充CA為電池容量。(注每年6月、121日充電機自動進入均充狀態。)

浮充條件(浮充電壓值246V/123V:均充退出后自動進入浮充,充電機一般都處在浮充狀態。

4.直流屏觸摸板操作細則:

A、按下

:當前所述“按下”為用手輕觸觸摸屏上的字幕,下同觸摸屏上的“RUN,開始運行觸摸板工作程序。

按下歡迎進入直流系統工作模擬圖,按下頁出現直流屏主菜單,具體如下:



B、按下主菜單上的“狀態監控”可察看狀態監控設定,具體如下:



按下“整流起動”整流器將進入工作狀態;反之,按下“整流器停止”整流器將退出工作狀態,按下“返回”即可返回系統主菜單。

注意:如果有電池活化時:電池活化為手動活化,按下電池活化按鈕時,整流模塊電壓會自動設為210V/105V,此時蓄電池端電壓高于整流器輸出電壓,電池向母線供電,達到活化電池的效果,當蓄電池端電壓放到低于210V/105V時,會自動停止電池活化,整流模塊電壓會重新恢復正常對蓄電池進行充電。也可以通過按下“活化退出”按鈕停止電池活化(該功能為可選功能。如注有可選兩字時:當用戶選有此功能時,觸摸屏上才有此項操作。

C、按下主菜單上的“當前告警”可察看整流器故障信息,平時該畫面為空白畫面,當有故障時直流屏蜂鳴器鳴叫,可具體顯示該故障內容。

按下“返回”即可返回系統主菜單。

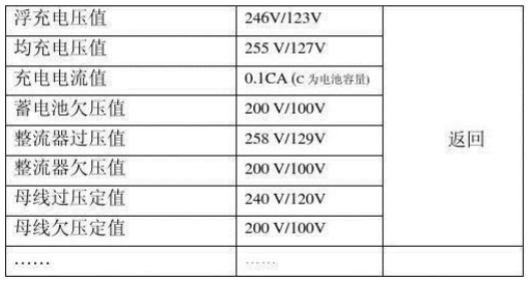

D、按下主菜單上的“參數設定”即出現以下內容:(注意:按下后要求輸入密碼,密碼為123456789,正確后顯示如下內容:



按下xxx "即可對當前值進行設定,建議非技術人員請勿對當前設定值隨意進行更改!

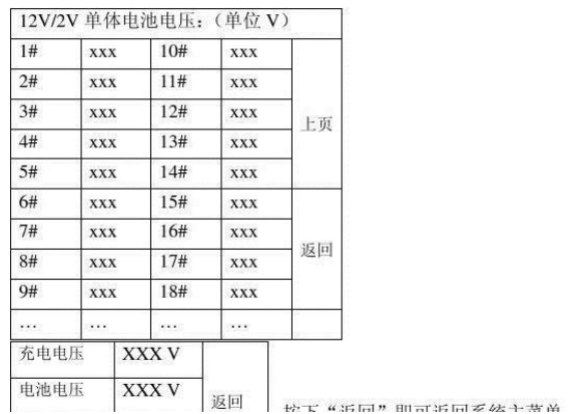

E、按下主菜單上的“參數顯示”即可進入?yún)?shù)顯示控制菜單,具體有以下



按下“返回”即可返回系統主菜單。(該項為可選功能。注:直流屏絕緣分為普通絕緣型和支路選線型,當選用支路選線型時觸摸屏上才有此項功能

故障分析:

當出現直流絕緣不良報警時:可能是直流屏系統輸出支路發生絕緣故障或絕緣設備自身故障或者是直流屏內出現接地。

處理:a對于輸出支路發生絕緣故障相應的處理。



b如果支路沒有發生絕緣下降,應在條件允許情況下,首先斷開所有支路饋出開關,還有接地時,則為直流屏內部接地或絕緣監測儀自身問題,再各個回路排查或更換絕緣監測儀或者維修。在故障歷史畫面中可查看故障歷史內容。按下“返回”即可返回系統主菜單。
