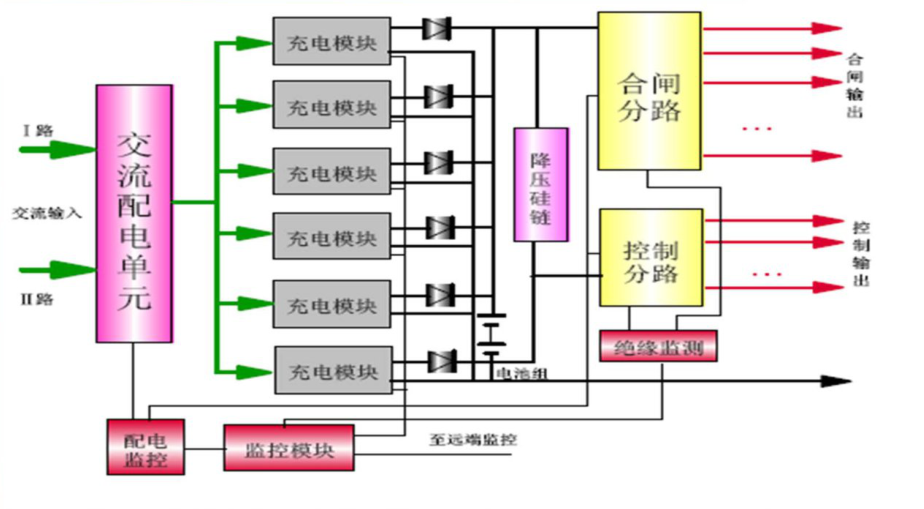

直流屏電源系統的主要功能單元包括交流配電單元、充電裝置、蓄電池組、降壓裝置、直流饋電單元以及監控單元等。

交流配電單元

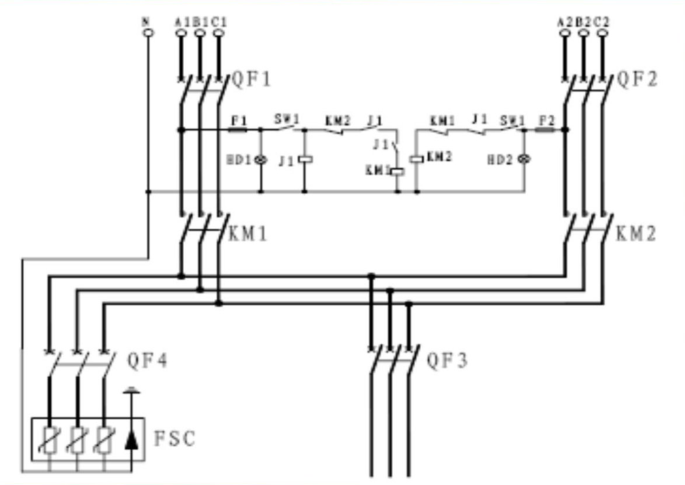

1、交流輸入采用雙路三相交流進線，自動/手動互投。自動方式下，第I路優先，系統投入第I路主工作電源;當主工作電源失電時，第II路電源自動投入。手動方式下，可任選第I路或第II路電源作為輸入電源。

2、交流接觸器通過機械聯鎖和電氣互鎖兩種方式來防止兩路交流電源同時接入，以保證交流供電可靠運行。

3、配備C級防雷裝置，防止交流側引入雷擊損壞直流電源設備。

充電裝置(高頻開關模塊)

?對負載提供直流電源。

?與監控器配合對蓄電池進行各種形式的充電:均充、浮充、恒流充、恒壓充。

?采用多模塊并聯，N+1冗余備份，提高系統可靠性;艾默生HD、ER系列。

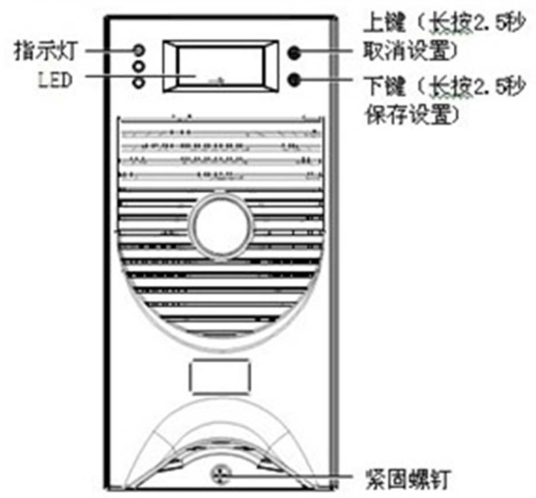

前面板示意圖:

●可顯示整流模塊電壓、電流、故障代碼、地址、分組號、運行模式等信息。

●多機并行時，注意地址的設置。
