直流屏的蓄電池組
作用:
?作后備電源:一旦交流失電將由蓄電池供電;
?作濾波電容:使整流器的直流輸出更加平滑,為負載提供質量更好的直流電源;
?作動力設備的啟動電源:因?yàn)閯?dòng)力設備瞬間啟動的電流比較大,這個電流由蓄電池組來提供。
種類:
鎘鎳蓄電池:
正極活性物質主要由鎳制成,負極活性物質主要由鎘制成的一種堿性蓄電池。具有良好的大電流放電性能(10C5~12Cg) 。數量多,維護工作量大,造價相對較高。
閥控式免維護密封鉛酸蓄電池:
蓄電池正常使用時保持氣密和液密狀態,當內部氣壓超過預定值時,
安全閥自動開啟,釋放氣體,當內部氣奪降低后安全閥自動閉合,同
時防止外部空氣進入蓄電池內部,使其密封。蓄在使用壽命期限內,
正常使用情況下無需補加電解液,稱之為免維護蓄電池。

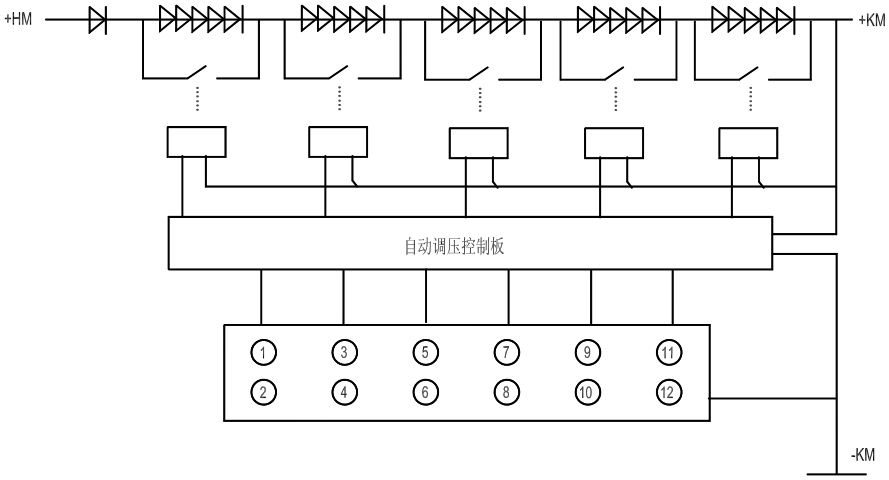

直流屏調壓裝置
調節控制母線電壓,以向負載提供合適的直流電壓。通常采用降壓硅鏈串接于合閘母線和控制母線之間進行調壓,允許范圍2.5%Ue。可自動或手動調節。
為什么要調壓?若控制母線上電壓過高,則對長期帶電的設備,如繼電器、信
號燈等造成損壞或縮短其使用壽命;若控制母線電壓過低,則可能導致繼電保
護裝置和斷路器操動機構拒絕動作。
